Защита пожаровзрывоопасных объектов нефтяной и газовой промышленности лафетными стволами и пожарными роботами

Пожарная безопасность \\ 13.12.2013 16:00 \\ Всероссийский журнал «Безопасность» \\ Челябинск

Объекты нефтяной и газовой промышленности в большинстве своем относятся к наружным установкам, и для их защиты используется наружное пожаротушение.

Рис.1

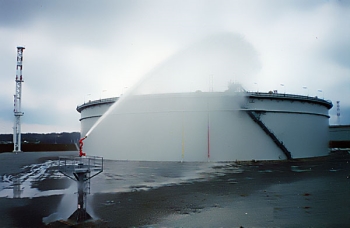

В настоящее время одним из основных средств в установках наружного пожаротушения являются водопенные лафетные стволы. Практически все нефтепорты и нефтяные терминалы на Балтике, на Черном и Белом морях, а также сливо-наливные ж/д эстакады, нефтеперерабатывающие заводы, резервуарные парки нефтепродуктов и СУГ (сжиженных углеводородных газов) оснащены этой техникой (см. фото на рис.1-3).



Рис.2Рис.3



 Для взрывоопасных объектов первостепенное значение имеет раннее обнаружение аварийных утечек и проливов, а также предупредительные и локальные меры по осаждению, охлаждению, тушению в ранней стадии, чтобы не допустить развития аварийной ситуации, т.к. последствия могут быть катастрофическими. Ввиду высокой опасности для человека все чаще используют безлюдные технологии, а для пожарной защиты - пожарные роботы.

Для локального обнаружения на ранней стадии паровоздушного испарения при разгерметизации оборудования используют газоанализаторы. Для раннего обнаружения возгорания используют быстродействующие детекторы пламени, совмещенные с телекамерами.

Лафетные стволы (ЛС) и пожарные роботы (ПР) используются в качестве исполнительных устройств для ликвидации аварийной ситуации. ПР выполняются на базе ЛС и включают в себя также устройства обнаружения загорания и определения координат загорания.  ЛС и ПР имеют высокую маневренность при наведении, позволяют создать значительную интенсивность орошения, защищать большие площади в пределах радиуса действия струи, подавать огнетушащее вещество на значительные расстояния и высоту. Как правило, их устанавливают на пожарных вышках, и они имеют дистанционное управление. Во взрывоопасных зонах ЛС и ПР применяются во взрывозащищенном исполнении.  Расстановку ЛС и ПР, входящих в состав установок пожаротушения, на защищаемом объекте следует производить, исходя из условий эффективной дальности струй, при которой обеспечивается наибольшая интенсивность. Это в пределах 90% от максимальной дальности подачи огнетушащего вещества. При расчете защищаемых зон необходимо учитывать, чтобы каждая защищаемая зона находилась в радиусе действия двух ЛС или ПР. На основании этого составляются карты орошения защищаемого объекта и определяется количество и расстановка ЛС или ПР.



Рис. 4 Сливо-наливная ж/д эстакада сжиженного углеводородного газа ООО «Трансойл-Терминал» в г. Нориманов

 Рассмотрим примеры применения ЛС и ПР для защиты конкретных объектов.

Сливо-наливная ж/д эстакада сжиженного углеводородного газа ООО «Трансойл-Терминал» в г. Нориманов, Астраханская обл. (см. фото на рис. 4), защищается установкой водопенного пожаротушения. В состав установки входят ЛС во взрывозащищенном исполнении типа ЛСД-С60У-Ех в количестве 8 шт. ЛС расположены на вышках вдоль железной дороги и предназначены для  защиты эстакад и цистерн подвижного состава.  Управление ЛС осуществляется дистанционно по радиоканалу. Установка внедрена в2006 г.





Рис.5 Причальный комплекс  для перегрузки нефтепродуктов морского порта Витино на Белом море

Причальный комплекс  для перегрузки нефтепродуктов морского порта Витино на Белом море, с круглогодичной навигацией, обслуживаемой атомным ледоколом, см. фото на рис.5  защищается установкой водопенного пожаротушения. Для тушения пожара на технологической площадке предусматривается пенное орошение двумя пожарными роботами типа ПР-ЛСД-С60(20)У-Ех с общим расходом 30 л/с, работающими в режиме тушения по площади по заранее заданной программе. Для создания водяной завесы высотой не менее16,5 ммежду причалом и танкером типа «Stena Arctika» по линии кордона причала устанавливаются  лафетные стволы ЛС-С20Уо с осцилляторами и плоскими дефлекторами с общим расходом 40 л/с.



Рис. 6 ТНК «Карелиянефтепродукт», г.Петрозаводск. План-схема защиты склада нефтепродуктов

Охлаждение металлических конструкций в радиусе 10м от технологической площадки осуществляется лафетным стволом  ЛС-С20Уо с осциллятором с расходом 12,5 л/с. Установка внедрена в2008 г.

Система комплексной защиты Склада нефтепродуктов ТНК «Карелиянефтепродукт», включающего в себя 7 резервуаров и сливо-наливную ж/д эстакаду, эксплуатируется с 2003г., см. рис.6.

 На объекте использовано 9 водопенных стволов с дистанционным и программным управлением, которые состыкованы с установкой водопенного пожаротушения, включая автоматизированную насосную и дозаторную.

Склад является прирельсовым. Поступление продуктов предусматривается в железнодорожных цистернах. Для тушения пожара в резервуарах, в соответствии с рекомендациями ВНИИПО использован метод подслойного тушения пожара с подачей пенораствора в нижний слой нефтепродукта выше уровня подтоварной воды. Одновременно с подачей пенораствора производится его орошение водой при помощи лафетных стволов с дистанционным и программным управлением (ЛСД), подключенных к кольцевому трубопроводу водоснабжения. При появлении открытого пламени тушение резервуаров производится пеной, стволами, подключенными к кольцевому пенному трубопроводу. Для сливо-наливной ж/д эстакады также тушение загоревшей цистерны производится пеной, а охлаждение рядом стоящих цистерн - водой. При поступлении сигнала о пожаре в защищаемой зоне по программе на зону защиты наводятся два ствола, которые отрабатывают заранее заданную программу тушения – «пенную атаку». Два  других ствола охлаждают соседние резервуары по заранее составленной программе охлаждения для предупреждения загорания. ЛСД имеет также сервисные программы по техническому обслуживанию при эксплуатации и диагностике неисправностей.



Рис.7 пожарный робот ПР-ЛСД-С60У-Ех-ИК-ТВ

    На рис.7. представлен пожарный робот ПР-ЛСД-С60У-Ех-ИК-ТВ для защиты взрывоопасных объектов, в частности, для защиты операционного зала объекта МИК (Роскосмос). Вид взрывозащиты IExdIICT4 - взрывонепроницаемая оболочка. Детектор пламени во взрывозащищенном исполнении Flame Vision FV-312SC фирмы «Tyco» оснащен встроенной телекамерой. ПР комплектуется также шкафом управления во взрывозащищенном исполнении со встроенным микроклиматом для работы на наружных установках.

   Функциональные возможности пожарных роботов позволяют использовать их в автоматическом режиме для реализации безлюдных технологий в тяжелых и опасных для жизни людей условиях среды, а также значительно обезопасить труд пожарных при тушении в дистанционном режиме. При этом значительно повышается быстродействие, что особенно важно для локализации загорания в начальной стадии пожара, и сокращается количество необходимого персонала для тушения.

 www.firerobots.ru
