Новые модели извещателей ИП 212-3СУ, 3СМ NEW производства «ИРСЭТ-Центр» выпущены на смену извещателям ИП 212-3СУ, 3СМ, которые зарекомендовали на рынке как надёжные и качественные на протяжении более 15 лет.

Один из самых массовых и узнаваемых на рынке пожарной автоматики России является извещатель пожарный дымовой ИП 212-3СУ, выпускаемый нашим предприятием. Извещатель ИП 212-3СУ выпускается предприятием уже более 15 лет, но, не смотря на это, по-прежнему пользуется спросом благодаря своей надежности и простоты в эксплуатации.


Рис.1

Извещатель ИП 212-3СУ в новом конструктивном исполнении (рис.1) выполнен с использованием принципиально новых решений в части исполнения всех основных элементов конструкции. В новом конструктивном исполнении будет также выпускаться извещатель ИП 212-3СМ, который имеет более низкий ток потребления. Далее мы представим некоторые особенности новой конструкции извещателя.
За основу была выбрана модель камеры с раздельным дымозаходом, в которой оптическая система и дымозаход расположены на разных уровнях (рис.2).


Рис.2

Основным элементом конструкции является дымовая камера, которая определяет оптическую плотность среды и отвечает за стабильную работоспособность. Принцип работы извещателя следующий: при попадании дыма внутрь дымовой камеры часть излучения, отраженная от частичек дыма, попадает на фотоприемник (рис.3), по мере роста концентрации дыма внутри дымовой камеры, уровень сигнала, регистрируемый фотоприемником, растет до величины срабатывания, которая определяется электроникой извещателя. Этот уровень сигнала определяет оптическую плотность среды.


Рис.3

Одной из основных задач при проектировании конструкции оптической системы дымовой камеры является получение низкого и стабильного уровня паразитного сигнала («засветки») при максимальном уровне полезного сигнала. «Засветка» – это сигнал регистрируемый фотоприемником в незадымленной среде, который возникает в результате переотражения излучения на стенках дымовой камеры. Полезный сигнал – это та доля излучения, которая участвует в рассеивании излучения от частичек дыма. Для обеспечения максимального уровня полезного сигнала необходимо поместить светодиод и фотоприемник в дымовой камере под углом друг к другу, таким образом, чтобы прямое излучение от светодиода не попадало на линзу фотоприемника, а площадь перекрытия при этом, которая определяет чувствительность датчика, должна быть максимальной (рис.4). Оптимальный угол взаимного положения между светодиодом и фотоприемником выбран нами с учетом угла излучения светодиода Ф2 и угла приема фотодиода Ф1.


Рис.4

Для уменьшения уровня фоновой «засветки» чаще всего используется следующие методы: поглощение излучения стенками дымовой камеры, частичное рассеивание (переотражение) излучения от стенок камеры, введение дополнительных перегородок и стенок между светодиодом и фотоприемником, введение диафрагм на светодиод и фотоприемник. Дополнительные перегородки и диафрагмы эффективно борются с «засветкой», но и уменьшают долю полезного сигнала. В нашей конструкции дымовой камеры перегородка между светодиодом и фотоприемником практически не отсекает основное излучение светодиода (рис.4). Для уменьшения уровня «засветки» в дымовой камере нами были использованы ячейки особой конструкции («ловушки»), которые способны «поглощать» оптическое излучение. Происходит это за счет многократного переотражения излучения во внутренней полости «ловушек», в результате чего, часть излучения теряет свою интенсивность (рис.5).


Рис.5

Новая конструкция дымовой камеры позволила нам получить максимальный уровень полезного сигнала и низкий уровень «засветки», что, в конечном итоге, позволит исключить ложное срабатывание и сохранить стабильные характеристики чувствительности извещателя.

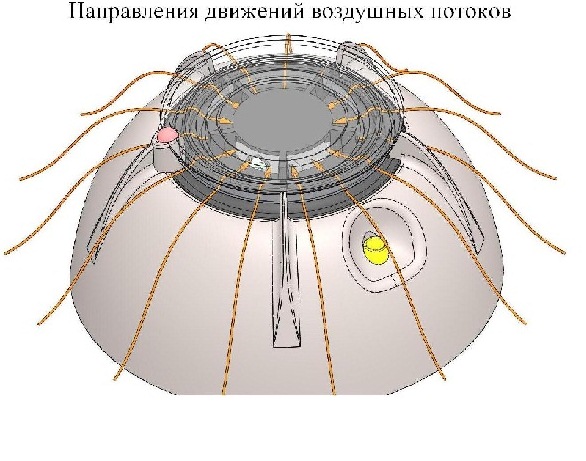

Раздельный дымозаход на дымовой камере, имеющий симметричную геометрию, позволяет исключить разброс чувствительности извещателя относительно направленности воздушного потока (рис.6).


Рис.6

Конструкция дымозахода имеет форму перекрывающихся по высоте диаметральных бортиков на дымовой камере и крышке датчика, которые необходимы для обеспечения степени защиты оболочкой (IP 40) и позволяют исключить прямое попадание внешнего света в рабочую зону дымовой камеры за счёт дополнительного переотражения.
На рис.7 показана конструкция дымозахода, в которой имеются области для осаждения пыли перед рабочей зоной дымовой камеры.


Рис.7

На корпусе извещателя предусмотрена кнопка для тестирования. Тестирование происходит оптическим способом - путем помещения в рабочую зону дымовой камеры пластикового контрольного щупа.
Конструкция извещателя позволяет проводить очистку дымовой камеры от пыли, не снимая извещателя с потолка и не снимая крышки с извещателя (рис.8), путем продува дымозахода сжатым воздухом со всех сторон в горизонтальном направлении.


Рис.8

Кроме этого, возможно проводить более глубокую очистку дымовой камеры без крышки извещателя, которую можно снять с потолка путем нажатия в определенные места крышки с двух сторон (рис.9).


Рис.9

Это далеко не все особенности извещателя ИП 212-3СУ в новом конструктивном исполнении. Помимо вышеизложенного следует отметить новую модернизированную электрическую схему, которая стала еще более устойчивой к электромагнитным помехам, новую надежную контактную группу и многое другое. В новом извещателе мы постарались сохранить и приумножить все достоинства и преимущества своего предшественника. Надеемся, что в новом конструктивном исполнении извещатель ИП 212-3СУ останется таким же успешным продуктом .
